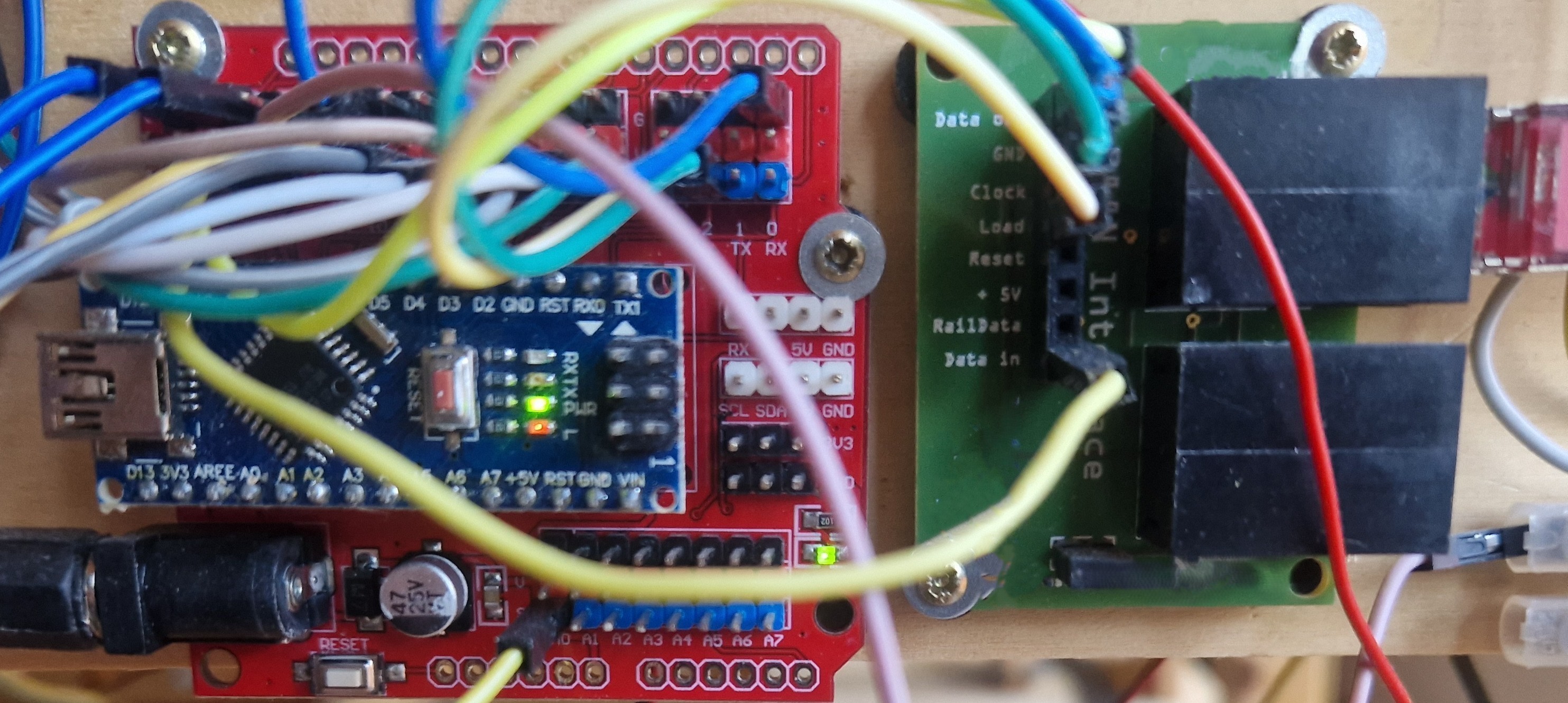

Das S88N-Rückmeldemodul ist sehr einfach aufgebaut. Es besteht aus einem Arduino Nano auf einem Expansionshield und einer von mir entwickelten Adapterplatine für die RJ45 Ethernet Stecker. Insgesamt können 16  Rückmelder mit Stromversorgung angeschlossen werden. Das Arduino Programm wurde von Ruud Boer entwickelt und steht gut kommentiert unter GitHub zur Verfügung.

Connections for S88 bus:
s88 pin 1 dataOut - ARD pin 13
s88 pin 2 GND to ARD GND
s88 pin 3 clock to ARD pin 2, interrupt 0
s88 pin 4 PS to ARD pin 3, interrupt 1
s88 pin 6 V+ to ARD Vin
ARD pin 12 dataIn from next ARD in the S88 chain
