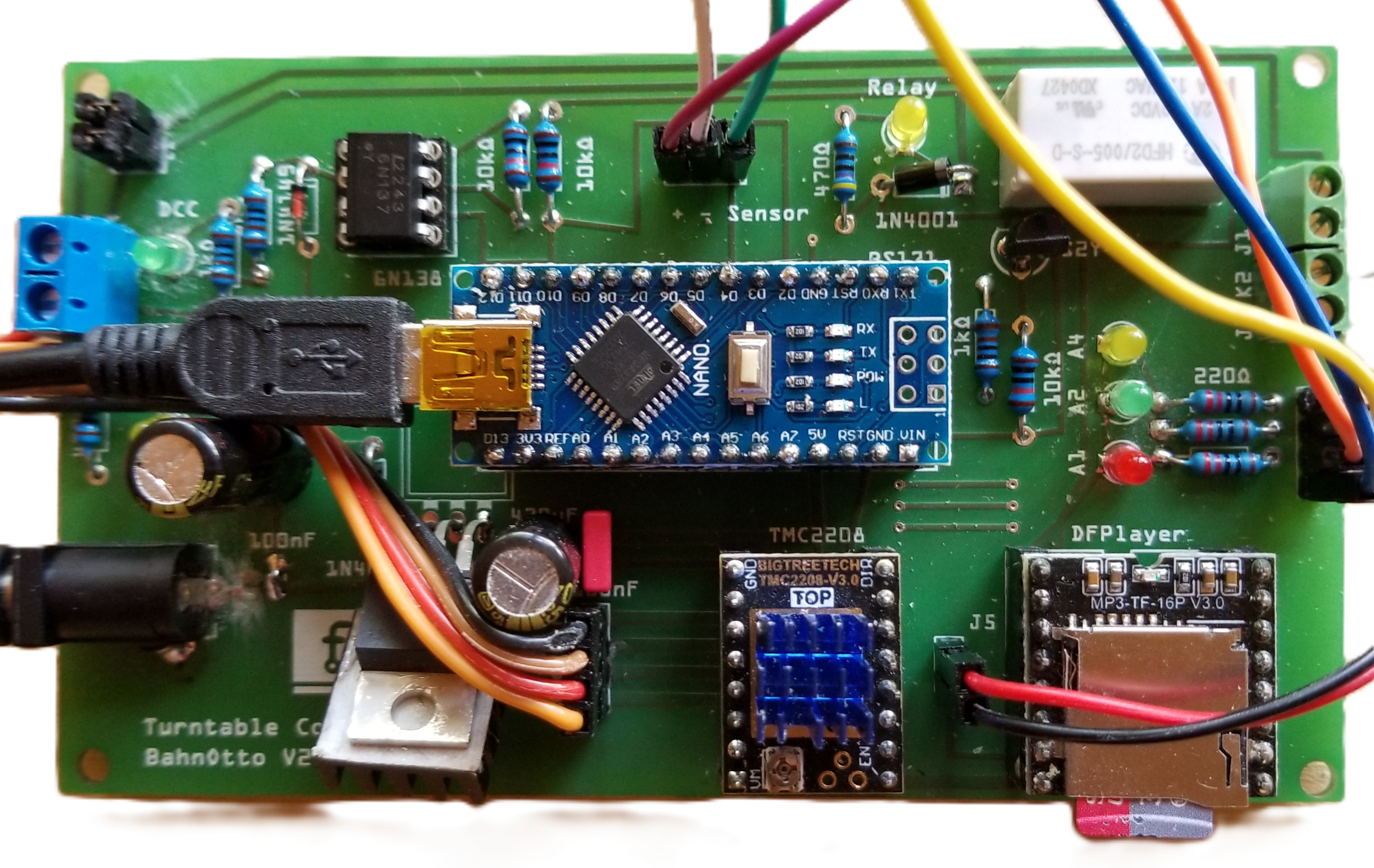

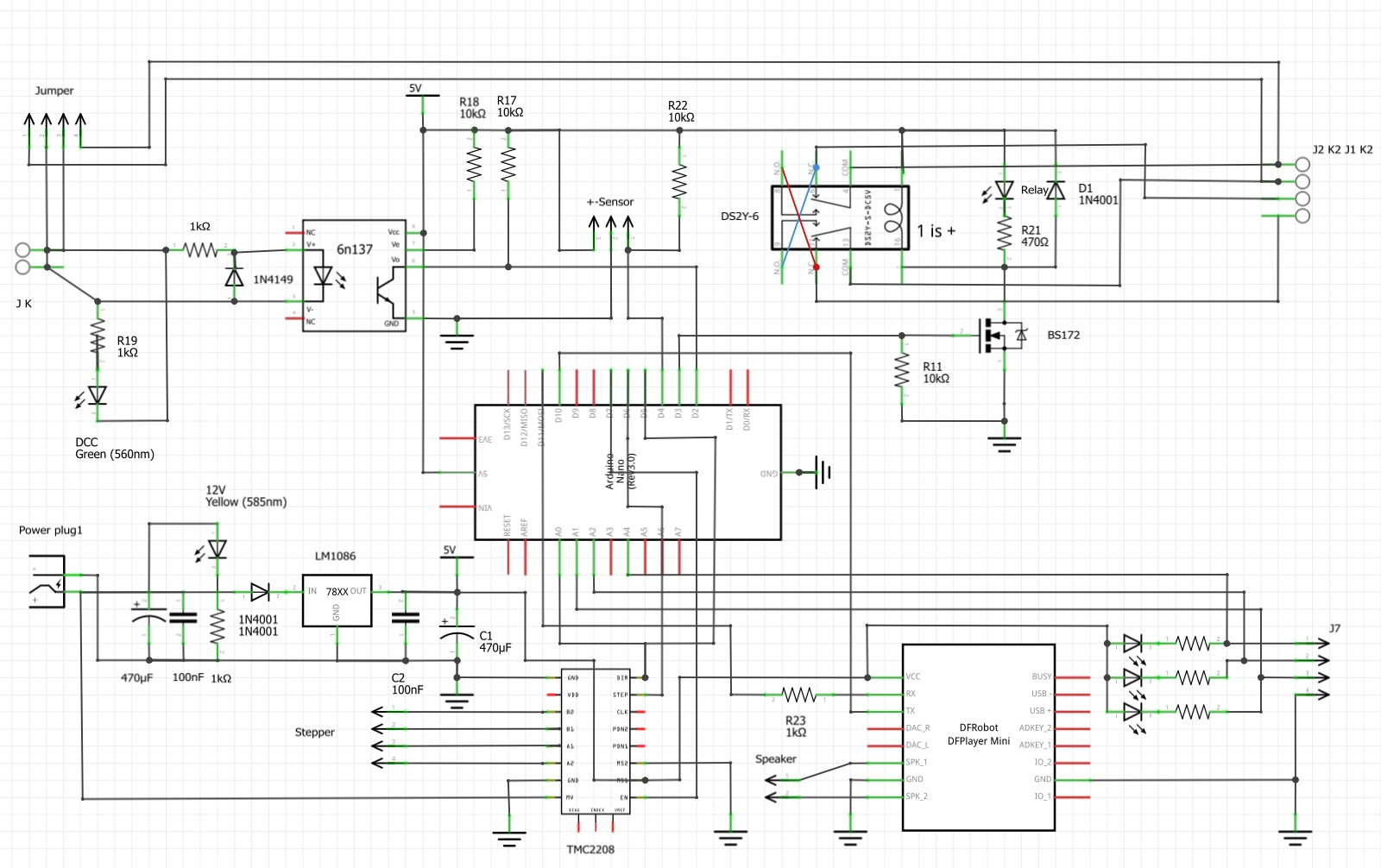

Der Decoder enthält entsprechend den Anforderungen folgende Komponenten und Spezikationen:
- Arduno Nano
- DCC Adapter mit Optokoppler 6N137
- Stromversorgung mit 12V für Schrittmoter über Klinkenstecker
- Spannungsregler mit LM1086 für Arduino 5V
- Schrittmotoren Treiber-Modul TMC 2208
- Relais zur Bühnenpolarisation
- Anschluss des HALL-Sensors TLE4905L
- Ausgangssignale für Modellbahnsteuerung mit LED Anzeige für Drehrichtung, Bühne dreht und Ziel erreicht.
- Soundmodul DFPlayer Mini (DF Robot), Anschluss für Lautsprecher
Ich habe mich für den DFPlayer mit SD-Karte entschieden, weil man damit auch andere größere Sounddateien aufspielen kann.
Bei Az-Delivery erhält man passende, preiswerte Mini-Lautsprecher mit 3 Watt und 8 Ohm.

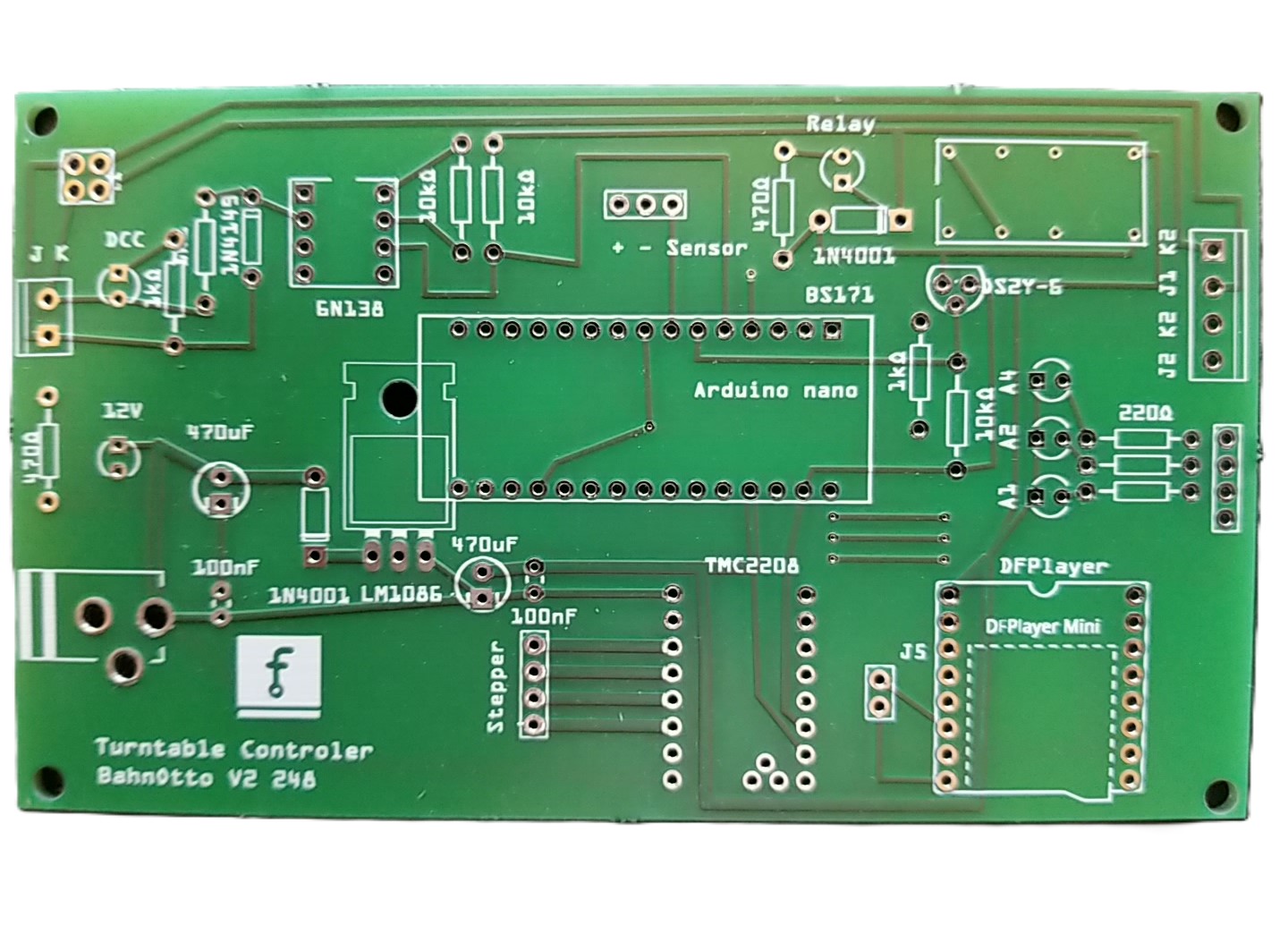

Die Platine wurde mit Fritzing entwickelt. Bei Interesse kann ich nachbestellen.

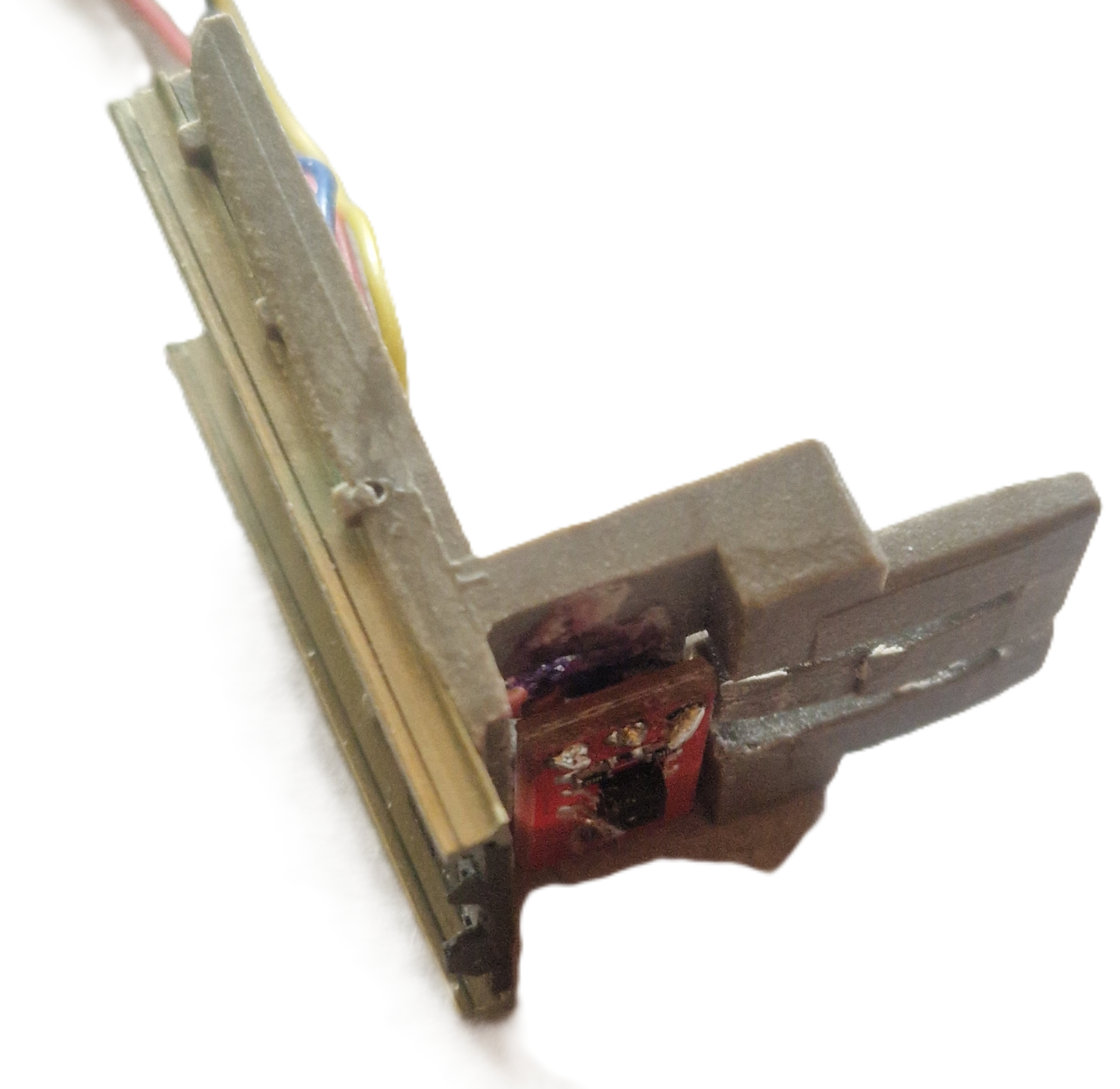

Der Hallsensor wird an der dem Gleis 0 (Startposition) folgenden Position eingebaut (rechtsdrehend). Den würfelförmigen 2 mm Neodyn-Magnet klebt man mi doppelseitigem Klebeband unter die Bühne.
Es empfiehlt sich mit einer einfachen Testschaltung die Funkton zu überprüfen. Hier ein gutes Video zum Hallsensor und zum Testen.
