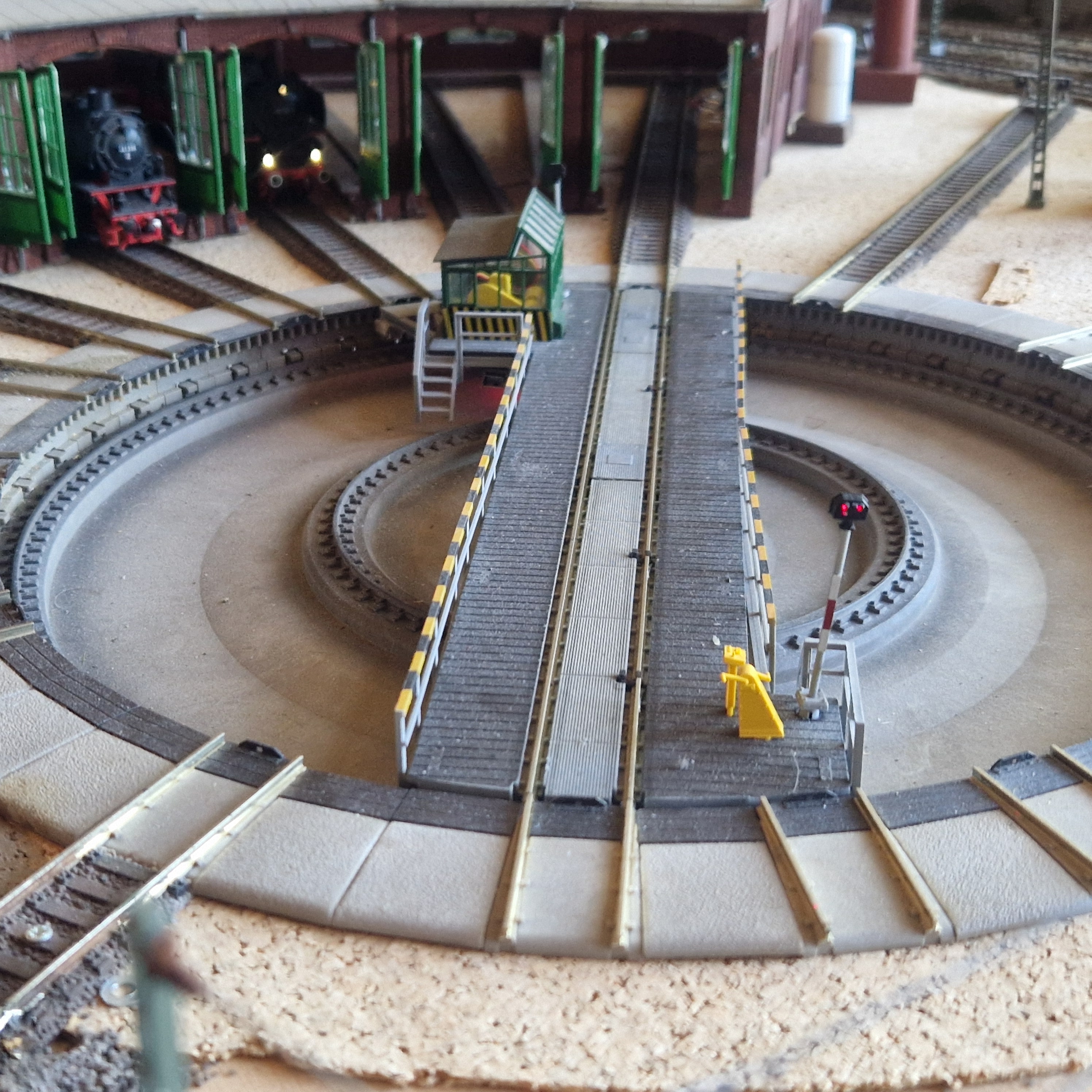

Für eine punktgenaue Positionierung von Lokomotiven und für den Automatikbetrieb wollte ich vier Rückmelder mit Infrarot-Gabellichtschranken haben. Außerdem sollten die Lichtsignale und das Licht im Bühnenhaus über DCC steuerbar sein. Die Fleischmann Drehscheibe hat fünf Schleifringe. Zwei werden für die Fahrspannung benötigt. Die drei anderen können für die Kommunikation über den I2C-Bus mit einem Arduino Nano benutzt werden.

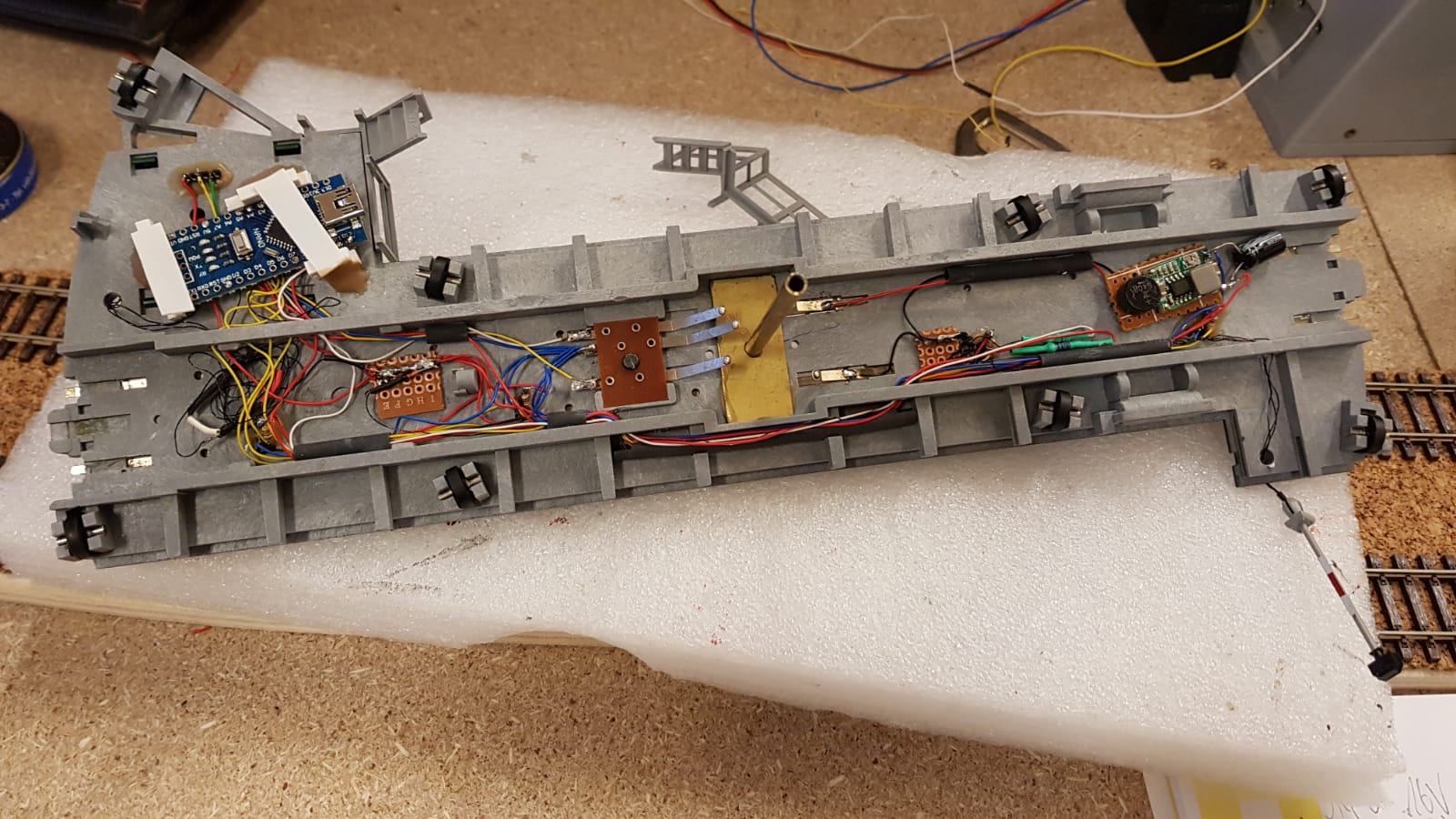

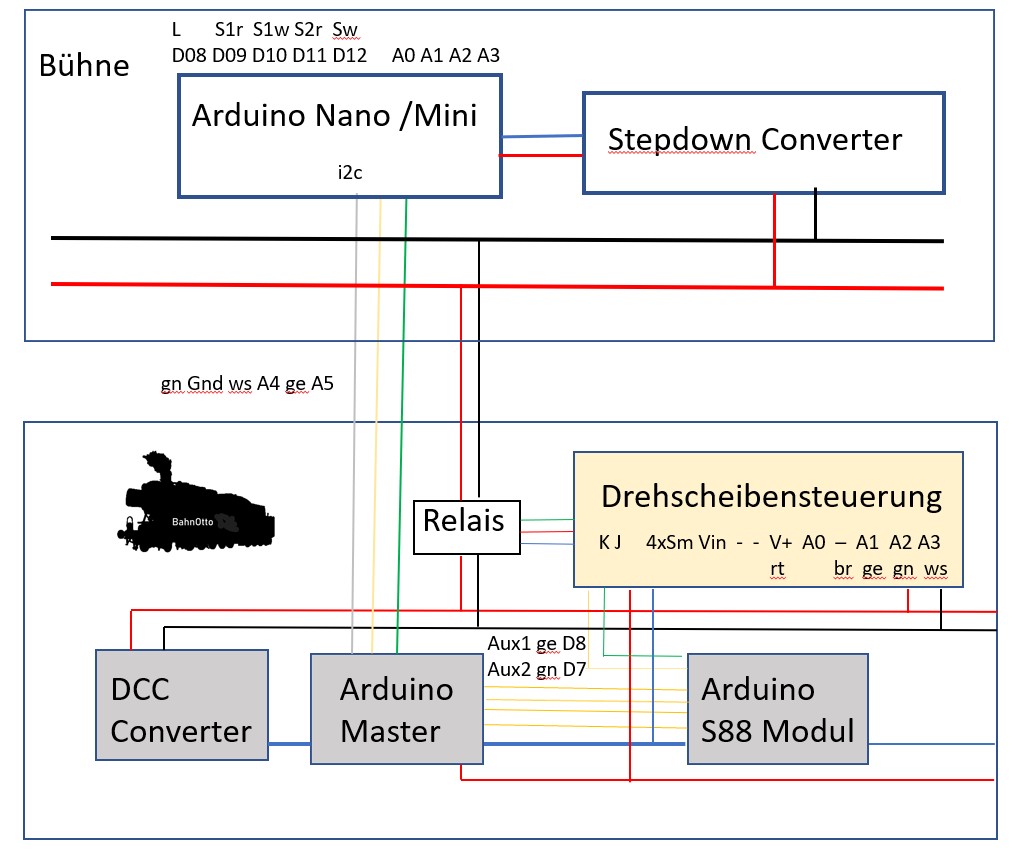

Im Bild links unten sieht man in der rechten Schiene vier eingebaute Gabellichtschranken. Der Arduino unter der Bühne wurde so montiert, dass er über ein USB-Kabel programmiert werden kann, ohne die Bühne ausbauen zu müssen. Die Stromversorgung erfolgt mit einem Brücken-gleichrichter und einem Stepdown Converter. Der I2C Master empfängt DCC Signale und sendet diese an den Arduino unter der Bühne. Rückmeldesignale werden von der Bühne zum Master gesendet. Für die Weiterleitung der Rückmeldesignale an den S88 Bus wird S88-Modul benötigt. Mit der I2C-Arduino Library ist die bidirektionale Kommunikation problemlos möglich.

Die Software für den Arduino Master und für den Arduino unter der Bühne wird über GitHub zu Verfügung gestellt.
